RXT 35S
RXT 35S

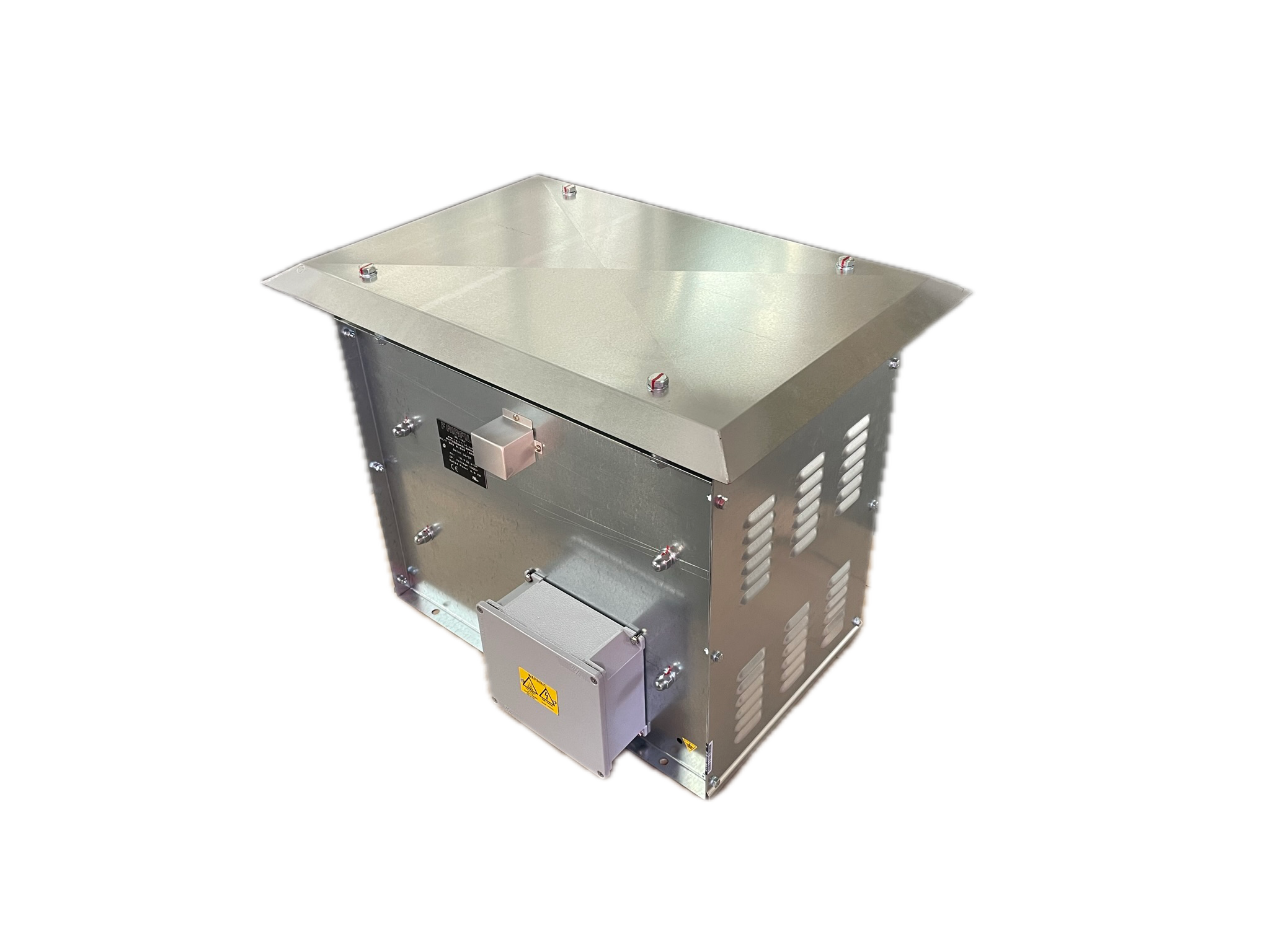

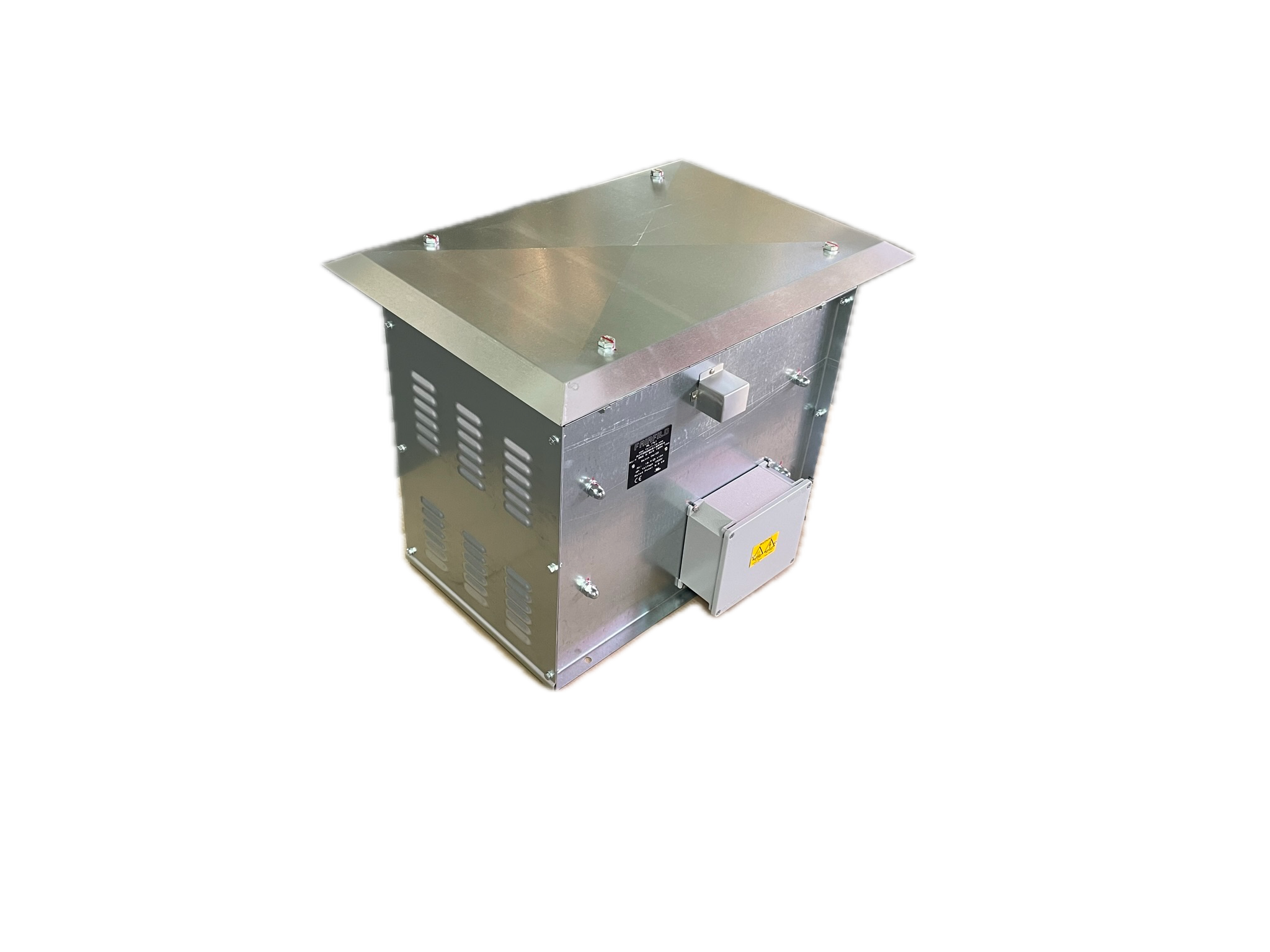

Terminali disponibili all'interno di una cassetta IP65 su bulloni in ottone nichelato

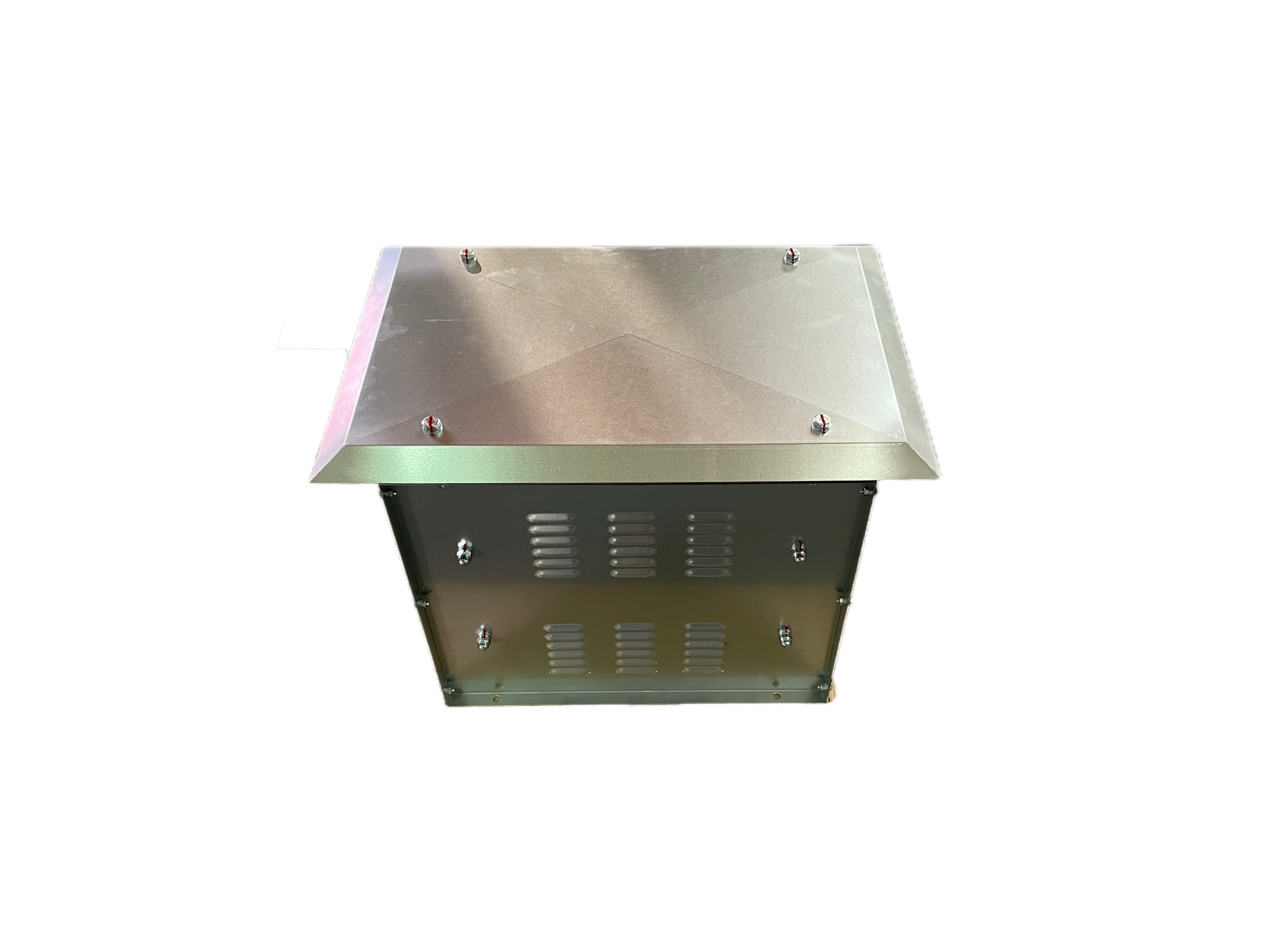

Il cassonetto della serie RXT utilizza al suo interno le candele a filo avvolto scoperto RMS. La carpenteria dell'involucro è in acciaio zincato ed ha un grado di protezione IP23. I terminali di potenza sono a vite di ottone nichelato si trovano all'interno di una scatola morsettiera. Il cassonetto è provvisto di pastiglia termica con apposito morsetto all'esterno della spallina metallica.
Overview Table
| Resistenza Minima |
0.27 |
| Resistenza Massima |
110 |
| Tolleranza (%) |
±10% |
| Potenza Nominale Continuativa (W) |
8500 |
| Grado di Protezione (IP) |
IP23 |
| Non Induttivo |
no |
| Tensione di Esercizio (V) (Clarification on Voltage definitions.pdf) |
1000 |
| Regolabile |
no |
| Presenza Termostato di Protezione |
si |
| UL |
si |
| Peso (kg) |
30 |
Per questo prodotto sono disponibili queste opzioni:*
esecuzione IP20,cassa in AISI304,cassa AISI316 marino *Le opzioni devono essere ordinate separatamente. Contattare Fairfild direttamente.In quali settori è impiegata questa resistenza?
I principali settori di applicazione sono l’automazione industriale, il settore energetico.Per quali tipi di applicazioni viene utilizzata?
Il prodotto viene impiegato: come resistenza di frenatura dinamica, come resistenza di messa a terra del neutro, come resistenza di avviamento motore, come resistore di carico.Quali sono le caratteristiche elettriche?
La famiglia RXT prevede 9 modelli con potenze nominali da 3 kW a 120 kW. I modelli acquistabili sul sito hanno potenze comprese tra 3 kW e 20 kW. Il valore ohmico varia da 0.13 Ω a 560 Ω. La tensione massima di utilizzo è 1000 V.Quali sono le condizioni di sovraccarico?
La resistenza può essere sovraccaricata rispetto alla sua potenza nominale in funzione del ciclo di lavoro (tempo di inserzione e tempo a riposo). Per impulsi di durata inferiore al secondo il sovraccarico ammesso dipende anche dal valore ohmico.Qual è la temperatura della resistenza?
La temperatura della resistenza dipende dalla potenza che deve dissipare. Il valore di potenza nominale indicato nella scheda tecnica è riferito ad una temperatura sul cappello di circa 200 °C.
La resistenza si fissa su 4 fori diametro 11 mm. Per permettere un’adeguata dissipazione la resistenza deve essere montata sollevata di almeno 15 cm dal pavimento. Sono necessari inoltre 50 cm su tutti e i 4 lati e almeno 100 cm sopra il cassonetto. Fairfild può fornire le staffe di supporto e la rete di protezione contro l’ingresso di corpi estranei dal basso.
