RME/T 02M

RME/T 02M

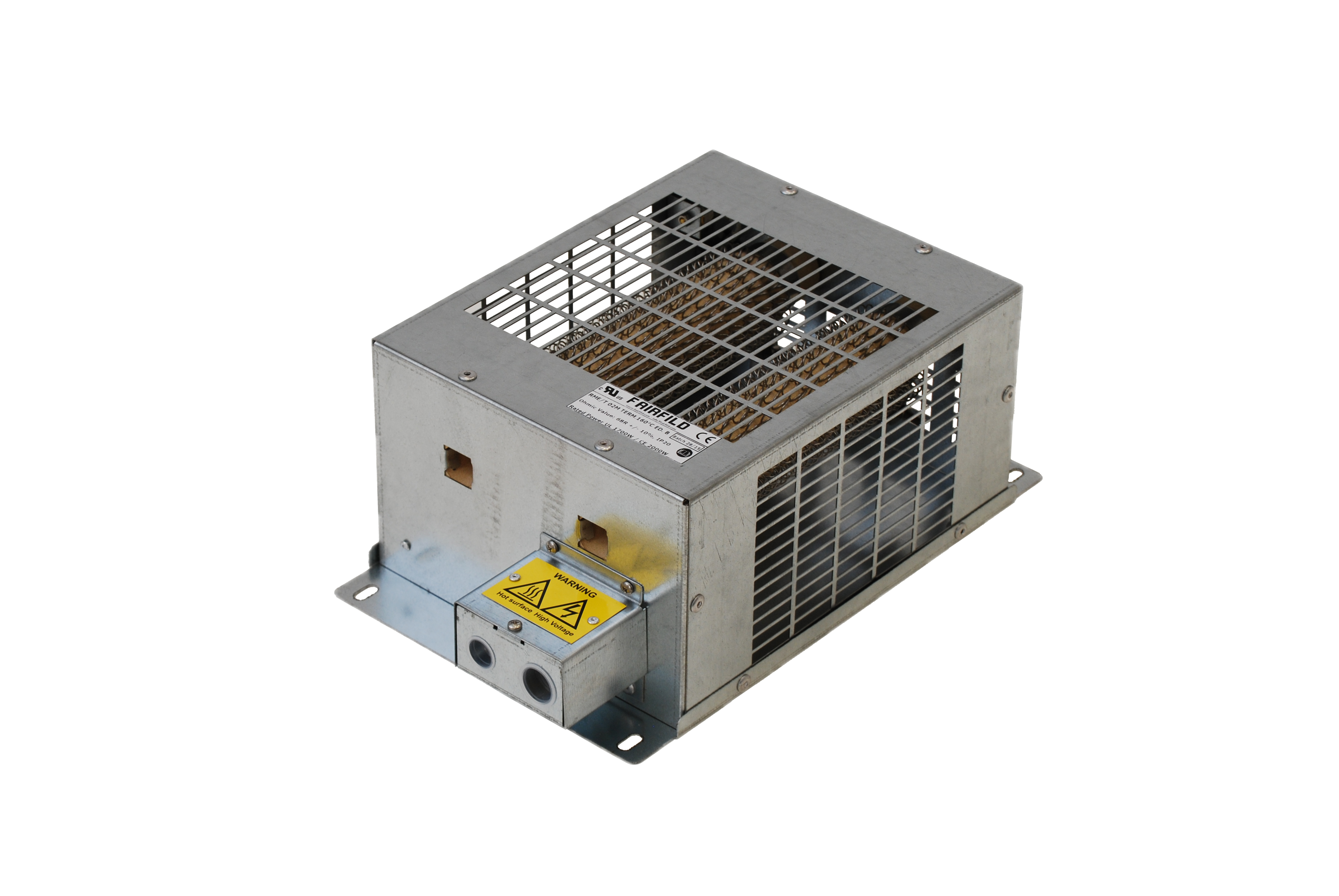

Terminali all'esterno della carpenteria su morsetto protetto da un coperchio metallico

Il cassonetto della serie RME utilizza al suo interno le candele RHP. La carpenteria dell'involucro è in acciaio zincato ed ha un grado di protezione IP20. I terminali di potenza sono disponibili su un morsetto e si trovano all'interno di coperchio apribile. Il cassonetto è dotato di pastiglia termica con apposito morsetto all'interno del coperchio. La serie RME è disponibile solo nella versione con marcatura UL.

Overview Table

Resistenza Minima
2.2
Resistenza Massima
220
Tolleranza (%)
±10%
Potenza Nominale Continuativa (W)
2000
Grado di Protezione (IP)
IP20
Non Induttivo
No
Tensione Massima Applicabile Continuativa (V)
700
Regolabile
No
Presenza Termostato di Protezione
Si
UL
Si
Peso (kg)
3

Per questo prodotto sono disponibili queste opzioni:*

*Le opzioni devono essere ordinate separatamente. Contattare Fairfild direttamente.

In quali settori è impiegata questa resistenza?

Il principale settore di applicazione è l’automazione industriale, incluso il sollevamento.

Per quali tipi di applicazioni viene utilizzata?

Il prodotto viene impiegato: come resistenza di frenatura dinamica, come resistenza di avviamento motore.

Quali sono le caratteristiche elettriche?

La famiglia RME prevede 7 modelli con potenze nominali da 0.6 kW a 6 kW. La certificazione UL prevede un derating della potenza nominale di circa il 50%. Il valore ohmico varia da 1.5 Ω a 270 Ω. La tensione massima di utilizzo è 800 V.

Quali sono le condizioni di sovraccarico?

La resistenza può essere sovraccaricata rispetto alla sua potenza nominale in funzione del ciclo di lavoro (tempo di inserzione e tempo a riposo). Per impulsi di durata inferiore al secondo il sovraccarico ammesso dipende anche dal valore ohmico.

Qual è la temperatura della resistenza?

La temperatura della resistenza dipende dalla potenza che deve dissipare. Il valore di potenza nominale indicato nella scheda tecnica è riferito ad una temperatura sulla parete superiore di circa 200 °C.
La resistenza può essere montata in orizzontale o in verticale a parete. Occorre tenere i terminali sempre in basso per evitare che si scaldino durante il funzionamento della resistenza.
