RME/T 01L

RME/T 01L

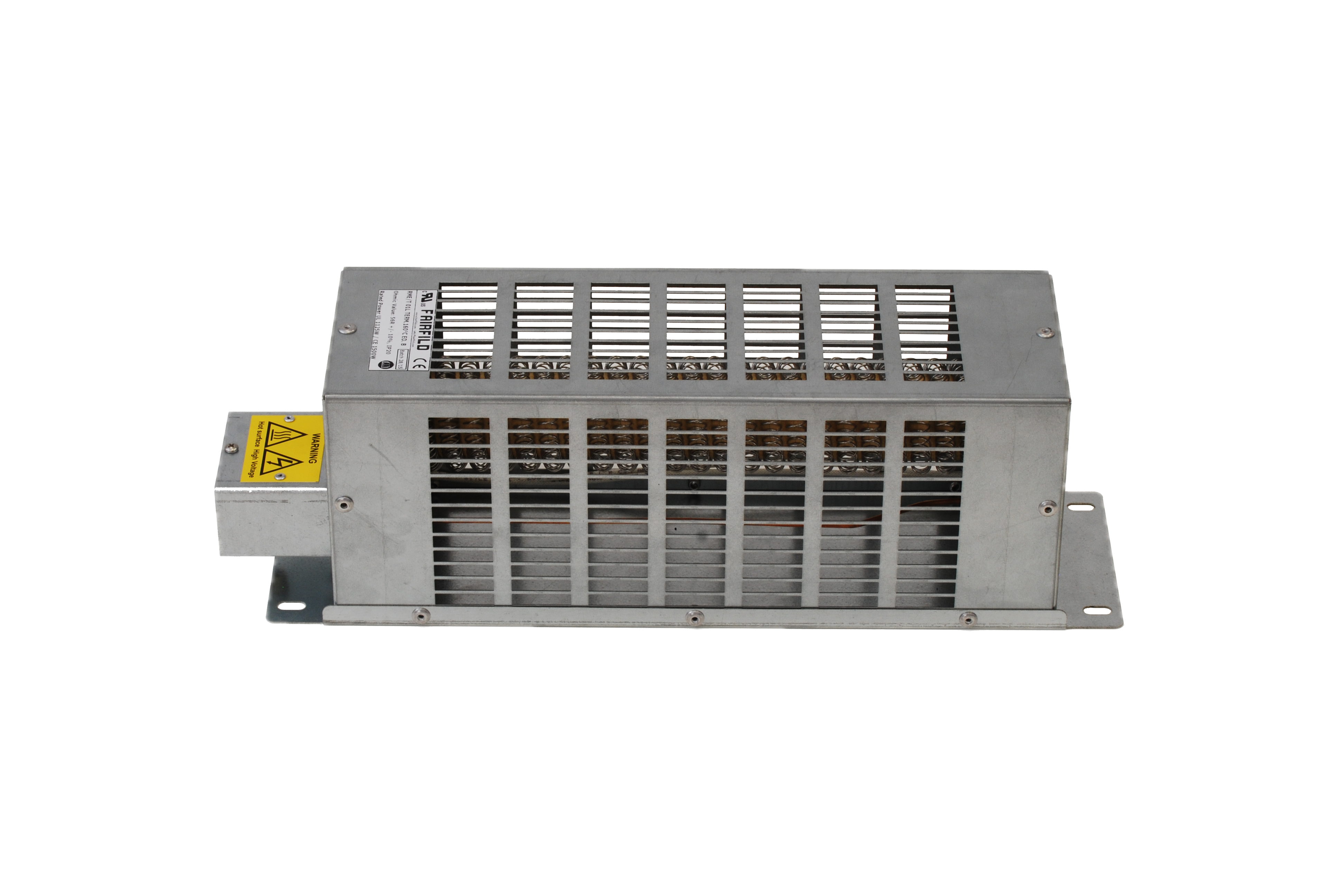

Terminali all'esterno della carpenteria su morsetto protetto da un coperchio metallico

Il cassonetto della serie RME utilizza al suo interno le candele RHP. La carpenteria dell'involucro è in acciaio zincato ed ha un grado di protezione IP20. I terminali di potenza sono disponibili su un morsetto e si trovano all'interno di coperchio apribile. Il cassonetto è dotato di pastiglia termica con apposito morsetto all'interno del coperchio. La serie RME è disponibile solo nella versione con marcatura UL.

Overview Table

Min Resistance
6.2
Max Resistance
270
Tolerance (%)
±10%
Rated Continuos Power (W)
1500
Protection Degree (IP)
IP20
Not Inductive
No
Maximum operating voltage permanent (V)
700
Adjustable
No
Thermal switch
UL
Peso
2.2

Per questo prodotto sono disponibili queste opzioni:*

*Le opzioni devono essere ordinate separatamente. Contattare Fairfild direttamente.

In quali settori è impiegata questa resistenza?

Il principale settore di applicazione è l’automazione industriale, incluso il sollevamento.

Per quali tipi di applicazioni viene utilizzata?

Il prodotto viene impiegato: come resistenza di frenatura dinamica, come resistenza di avviamento motore.

Quali sono le caratteristiche elettriche?

La famiglia RME prevede 7 modelli con potenze nominali da 0.6 kW a 6 kW. La certificazione UL prevede un derating della potenza nominale di circa il 50%. Il valore ohmico varia da 1.5 Ω a 270 Ω. La tensione massima di utilizzo è 800 V.

Quali sono le condizioni di sovraccarico?

La resistenza può essere sovraccaricata rispetto alla sua potenza nominale in funzione del ciclo di lavoro (tempo di inserzione e tempo a riposo). Per impulsi di durata inferiore al secondo il sovraccarico ammesso dipende anche dal valore ohmico.

Qual è la temperatura della resistenza?

La temperatura della resistenza dipende dalla potenza che deve dissipare. Il valore di potenza nominale indicato nella scheda tecnica è riferito ad una temperatura sulla parete superiore di circa 200 °C.
La resistenza può essere montata in orizzontale o in verticale a parete. Occorre tenere i terminali sempre in basso per evitare che si scaldino durante il funzionamento della resistenza.
SCARICA IL FORMATO STEP: CER0452.zip
