RM 01M

RM 01M

Terminali disponibili all'interno della carpenteria su morsetto, accessibili tramite pressacavi in ottone nichelato

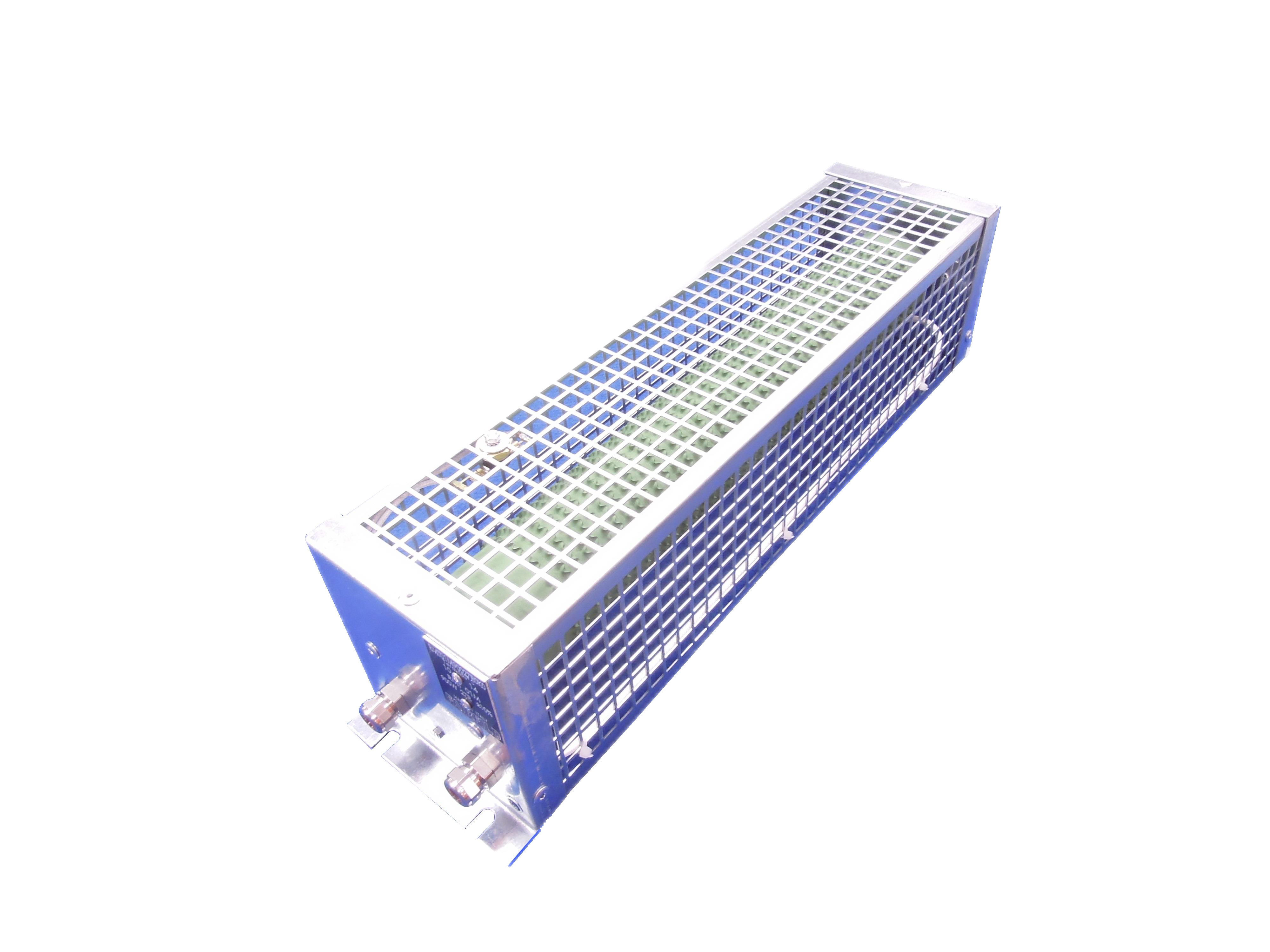

Il cassonetto della serie RM utilizza al suo interno le candele cementate tubolari RCPO. La carpenteria dell'involucro è in acciaio zincato ed ha un grado di protezione IP20. I terminali di potenza sono disponibili su un morsetto e si trovano all'interno dell'involucro. Il cassonetto può essere dotato di pastiglia termica con apposito morsetto all'interno dell'involucro, in questo caso prende il nome di RMT.

Overview Table

Resistenza Minima
0.82
Resistenza Massima
91
Tolleranza (%)
±5%
Potenza Nominale Continuativa (W)
900
Grado di Protezione (IP)
IP20
Non Induttivo
No
Tensione Massima Applicabile Continuativa (V)
700
Regolabile
No
Presenza Termostato di Protezione
No
UL
No
Peso (kg)
2.3

Per questo prodotto sono disponibili queste opzioni:*

cassa in AISI304 *Le opzioni devono essere ordinate separatamente. Contattare Fairfild direttamente.

In quali settori è impiegata questa resistenza?

Il principale settore di applicazione è l’automazione industriale, incluso il sollevamento.

Per quali tipi di applicazioni viene utilizzata?

Il prodotto viene impiegato: come resistenza di frenatura dinamica, come resistenza di avviamento motore.

Quali sono le caratteristiche elettriche?

La famiglia RM prevede 3 modelli con potenze nominali da 0.9 kW a 1.8 kW. Il valore ohmico varia da 0.43 Ω a 180 Ω. La tensione massima di utilizzo è 700 V.

Quali sono le condizioni di sovraccarico?

La resistenza può essere sovraccaricata rispetto alla sua potenza nominale in funzione del ciclo di lavoro (tempo di inserzione e tempo a riposo). Per impulsi di durata inferiore al secondo il sovraccarico ammesso dipende anche dal valore ohmico.

Qual è la temperatura della resistenza?

La temperatura della resistenza dipende dalla potenza che deve dissipare. Il valore di potenza nominale indicato nella scheda tecnica è riferito ad una temperatura sulla parete superiore di circa 200 °C.
La resistenza può essere montata in orizzontale o in verticale a parete. Occorre tenere i terminali sempre in basso per evitare che si scaldino durante il funzionamento della resistenza.
DOWNLOAD DISEGNO: DOWNLOAD STEP FILE:
