RFZ/C 100

RFZ/C 100

Filo avvolto a spirale inserito in un tubo ceramico e riempito di sabbia di quarzite, sigillato con tappi di elastomero siliconico

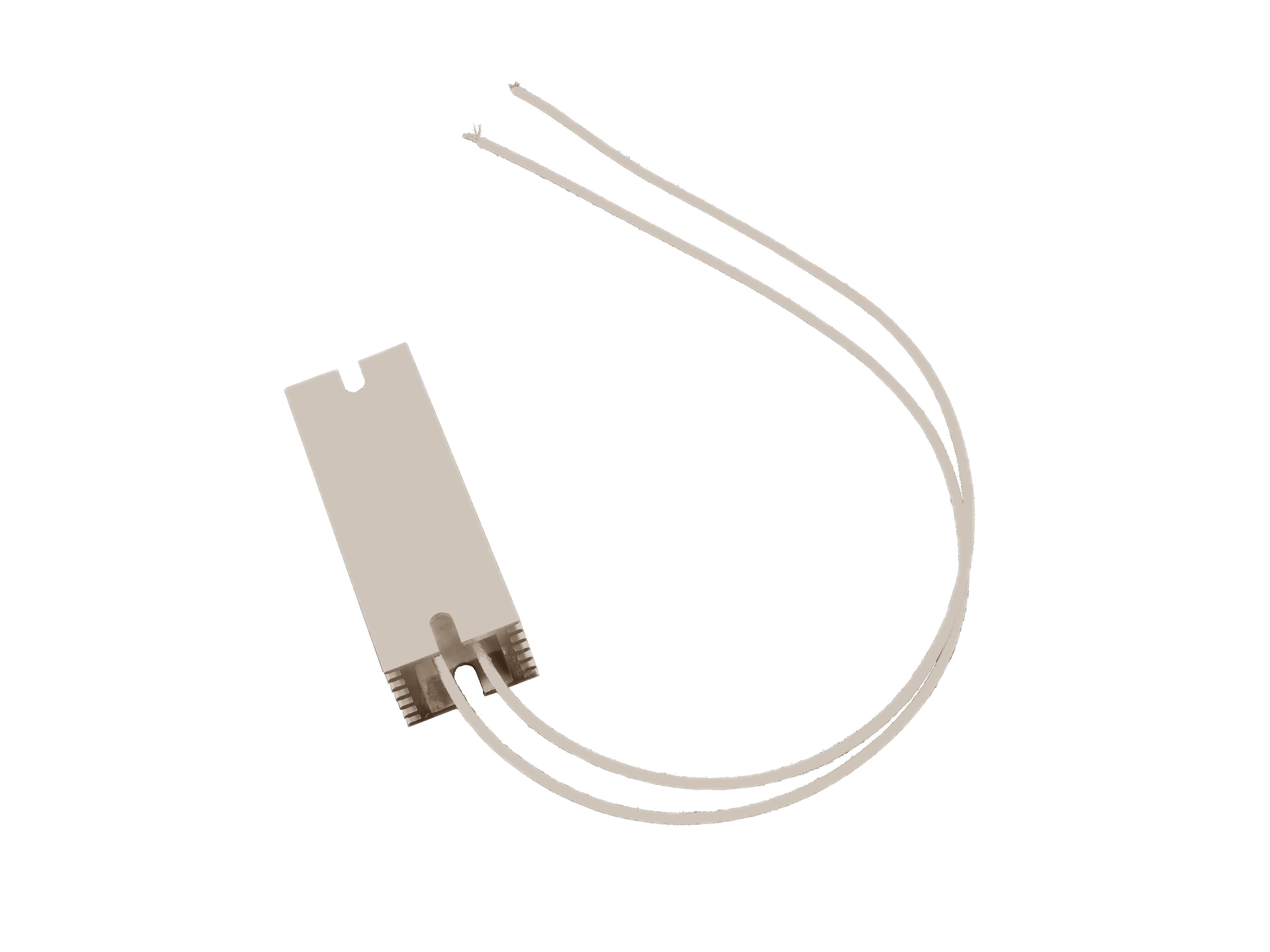

La RFZ/C è una resistenza realizzata in un dissipatore di alluminio con filo avvolto a spirale inserito in una ceramica forata e riempito di sabbia di quarzite. La cassa metallica è sigillata con elastomero siliconico, questo garantisce un grado di protezione minimo IP54. Il modello RFZT/C è identico al modello RFZ/C con l'aggiunta della pastiglia termica.

Overview Table

Min Resistance
1.1
Max Resistance
39
Tolerance (%)
±5%
Rated Continuos Power (W)
75
Protection Degree (IP)
IP54
Not Inductive
si
Maximum operating voltage permanent (V)
1000
Adjustable
si
Thermal switch
si
UL
si
Peso
0.18

Per questo prodotto sono disponibili queste opzioni:*

valori ohmici fuori specifica,tolleranza sul valore ohmico 3%, 2%, 1%, 0,5%,lunghezza cavi diversa *Le opzioni devono essere ordinate separatamente. Contattare Fairfild direttamente.

In quali settori è impiegata questa resistenza?

I principali settori di applicazione sono l’automazione industriale e il settore energetico.

Per quali tipi di applicazioni viene utilizzata?

Il prodotto viene impiegato: nei circuiti RC come resistenza di carica e scarica condensatori, come resistenza di frenatura dinamica.

Quali sono le caratteristiche elettriche?

La famiglia RFZ/C prevede 6 modelli con potenze nominali da 75 W fino 240 W e range di valore ohmico compreso tra 1.1 Ω e 220 Ω. La tensione nominale di utilizzo è 100 V.

Quali sono le condizioni di sovraccarico?

La resistenza può essere sovraccaricata rispetto alla sua potenza nominale in funzione del ciclo di lavoro (tempo di inserzione e tempo a riposo). Per impulsi di durata inferiore al secondo il sovraccarico ammesso dipende anche dal valore ohmico. Per impulsi di durata superiore la quarzite all'interno gioca un ruolo determinante per dissipare l'energia.

Qual è la temperatura della resistenza?

La temperatura della resistenza dipende dalla potenza che deve dissipare. Numerosi fattori influenzano la capacità di dissipazione, si prega di consultare la nostra scheda tecnica per informazioni dettagliate. Nel grafico a pagina 2 del datasheet è possibile vedere la relazione tra la temperatura sulla custodia e la potenza applicata per una resistenza posta orizzontalmente.
La resistenza può essere installata in orizzontale o in verticale, in questo caso è necessario che i cavi siano rivolti verso il basso. Per il montaggio occorre utilizzare le due asole alle estremità. Il collegamento elettrico avviene tramite cavi forniti non spelati. Il dissipatore è fornito non anodizzato.
