RFK UL 250
RFK UL 250
Filo avvolto su piastre di mica rivestito di cemento riempito di sabbia di quarzite e sigillato con tappo di alluminio

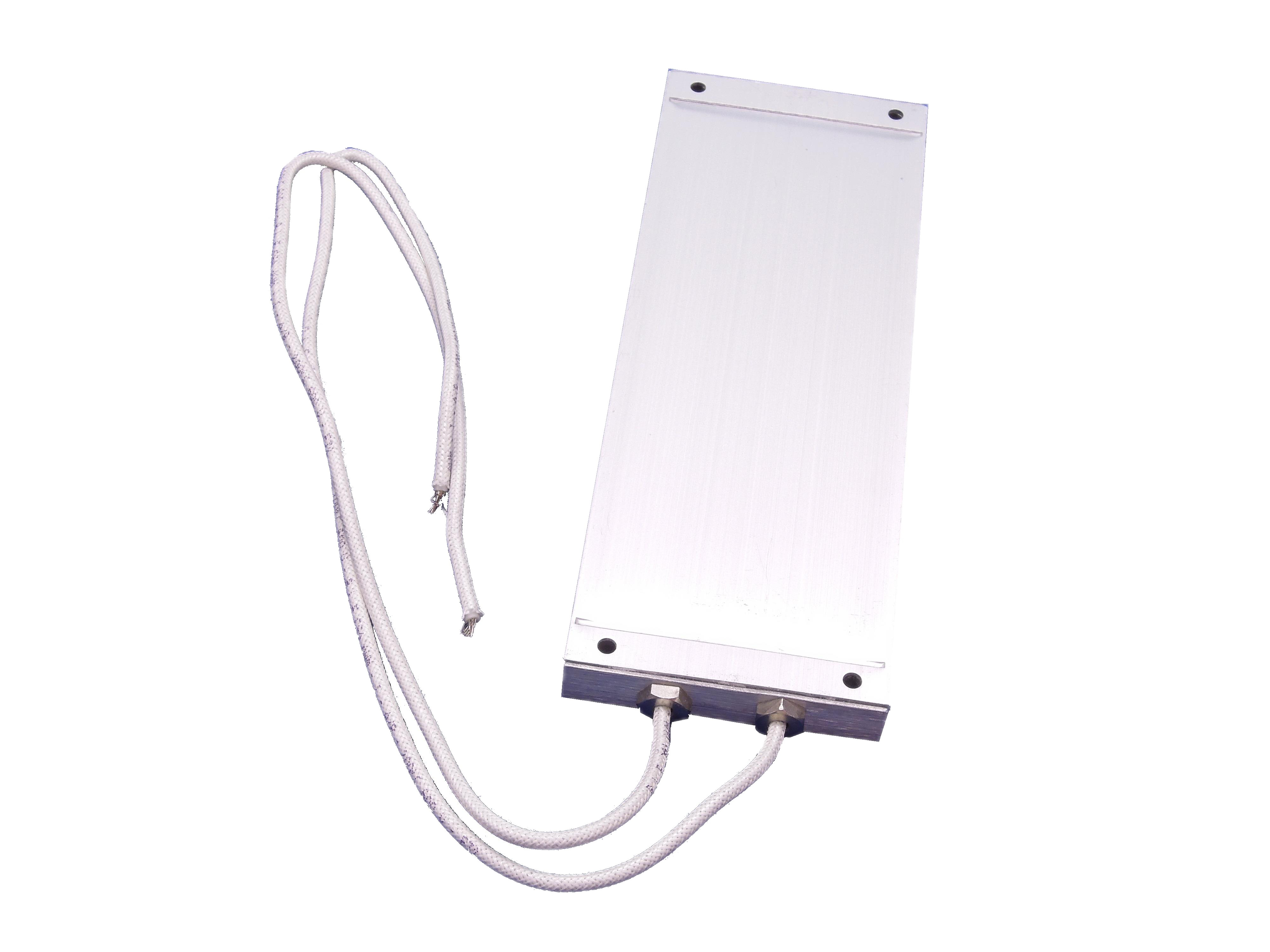

La RFK è una resistenza a filo avvolto su piastra di mica rivestita di cemento, immersa in sabbia di quarzite e posta all'interno di una custodia di alluminio anodizzato. La sigillatura è effettuata tramite elastomero siliconico e tappo in alluminio. La RFK è acquistabile sul sito anche nella versione con marcatura UL. I modelli RFK 600 e 800 sono particolarmente indicati per il settore ferroviario ed hanno un grado di protezione IP65.
Overview Table
| Resistenza Minima |
1.5 |
| Resistenza Massima |
3600 |
| Tolleranza (%) |
±5% |
| Potenza Nominale Continuativa (W) |
75 |
| Grado di Protezione (IP) |
IP55 |
| Non Induttivo |
No |
| Tensione Isolamento assegnata (V) (Clarification on Voltage definitions.pdf) |
600 |
| Regolabile |
No |
| Presenza Termostato di Protezione |
No |
| UL |
Si |
| Peso (kg) |
0.32 |
Per questo prodotto sono disponibili queste opzioni:*
termostato *Le opzioni devono essere ordinate separatamente. Contattare Fairfild direttamente.In quali settori è impiegata questa resistenza?
I principali settori di applicazione sono l’automazione industriale, il settore energetico e il settore ferroviario.Per quali tipi di applicazioni viene utilizzata?
Il prodotto viene impiegato: come resistenza di frenatura dinamica, come elemento base nei circuiti di filtro di armonica, come resistenza di carica e scarica condensatori nei circuiti RC.Quali sono le caratteristiche elettriche?
La famiglia RFK prevede 5 modelli con potenze nominali da 90 W fino 450 W e range di valore ohmico compreso tra 0.43 Ω e 51k Ω. La versione RFK marcata UL prevede 3 modelli con potenze nominali da 75 W fino 150 W e range di valore ohmico compreso tra 1.5 Ω e 3.6k Ω. La tensione massima di utilizzo è 1500 V per i modelli RFK 250-350-500, 2000 V per i modelli RFK 600-800 e 600 V per la versione RFK UL.Quali sono le condizioni di sovraccarico?
La resistenza può essere sovraccaricata rispetto alla sua potenza nominale in funzione del ciclo di lavoro (tempo di inserzione e tempo a riposo). Per impulsi di durata inferiore al secondo il sovraccarico ammesso dipende anche dal valore ohmico. Per impulsi di durata superiore la quarzite all'interno gioca un ruolo determinante per dissipare l'energia. Si veda il paragrafo relativo al sovraccarico nel datasheet.Qual è la temperatura della resistenza?
La temperatura della resistenza dipende dalla potenza che deve dissipare. Numerosi fattori influenzano la capacità di dissipazione, si prega di consultare la nostra scheda tecnica per informazioni dettagliate. Nel grafico del datasheet è possibile vedere la relazione tra la temperatura sulla custodia e la potenza applicata per una resistenza posta orizzontalmente.
La resistenza può essere installata in orizzontale o in verticale, in questo caso è necessario che i cavi siano rivolti verso il basso. Per il montaggio si utilizzano i 4 fori a disposizione, 2 fori nel caso dei modelli RFK 600 e 800. Il collegamento elettrico avviene tramite cavi forniti non spelati. Non è previsto anche un foro per il collegamento di terra. La custodia è fornita anodizzata. La forma piatta di questa resistenza la rende particolarmente facile da montare nei quadri elettrici.
