RFK/S 600 – A

RFK/S 600 – A

Filo avvolto su piastre di mica rivestito di cemento riempito di sabbia di quarzite e sigillato con tappo di alluminio

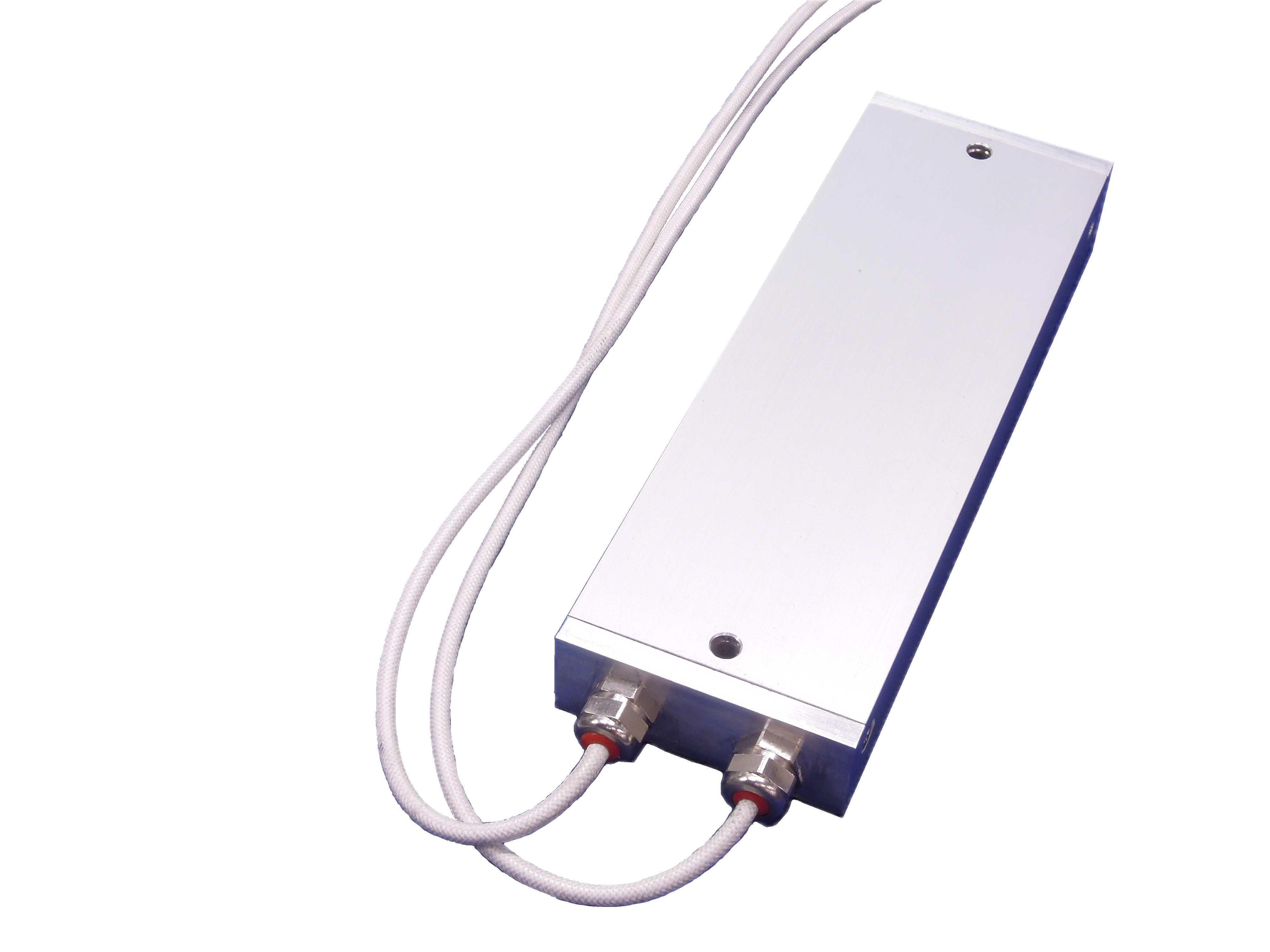

La RFK è una resistenza a filo avvolto su piastra di mica rivestita di cemento, immersa in sabbia di quarzite e posta all'interno di una custodia di alluminio anodizzato. La sigillatura è effettuata tramite elastomero siliconico e tappo in alluminio. I modelli RFK/S 600 e 800 sono particolarmente indicati per il settore ferroviario ed hanno un grado di protezione IP67.

Overview Table

Resistenza Minima
0.5
Resistenza Massima
1800
Tolleranza (%)
±5%
Potenza Nominale Continuativa (W)
220
Grado di Protezione (IP)
IP67
Non Induttivo
no
Tensione Isolamento assegnata (V) (Clarification on Voltage definitions.pdf)
1800
Regolabile
no
Presenza Termostato di Protezione
no
UL
no
Peso (kg)
1.35

Per questo prodotto sono disponibili queste opzioni:*

valori ohmici fuori specifica, tolleranza sul valore ohmico, cavi speciali, lunghezza cavi diversa. *Le opzioni devono essere ordinate separatamente. Contattare Fairfild direttamente.

In quali settori è impiegata questa resistenza?

Il principale settore di applicazione è quello settore ferroviario.

Per quali tipi di applicazioni viene utilizzata?

Il prodotto viene impiegato: come resistenza di carica e scarica condensatori nei circuiti RC, come resistenza di protezione da sovratensioni

Quali sono le caratteristiche elettriche?

La famiglia RFK/S prevede 4 modelli con potenze nominali da 220 W a 275 W e range di valore ohmico compreso tra 0.5 Ω e 390k Ω. La tensione massima di utilizzo è 1800 V per la versione A e 3000 V per la versione B.

Quali sono le condizioni di sovraccarico?

La resistenza può essere sovraccaricata rispetto alla sua potenza nominale in funzione del ciclo di lavoro (tempo di inserzione e tempo a riposo). Per impulsi di durata inferiore al secondo il sovraccarico ammesso dipende anche dal valore ohmico. Per impulsi di durata superiore la quarzite all'interno gioca un ruolo determinante per dissipare l'energia. Si veda il paragrafo relativo al sovraccarico nel datasheet.

Qual è la temperatura della resistenza?

La temperatura della resistenza dipende dalla potenza che deve dissipare. Numerosi fattori influenzano la capacità di dissipazione, si prega di consultare la nostra scheda tecnica per informazioni dettagliate. Nel grafico del datasheet è possibile vedere la relazione tra la temperatura sulla custodia e la potenza applicata per una resistenza posta orizzontalmente.
La resistenza può essere installata in orizzontale o in verticale, in questo caso è necessario che i cavi siano rivolti verso il basso. Per il montaggio si utilizzano i 2 fori a disposizione. Il collegamento elettrico avviene tramite cavi forniti non spelati. Non è previsto il foro per il collegamento di terra. La custodia è fornita anodizzata. La forma piatta di questa resistenza la rende particolarmente facile da montare nei quadri elettrici. È richiesta una distanza di almeno 150 mm dagli altri componenti.

DOWNLOAD Clearance around RFK Rev.03_Public
