RXT 21S

Confronta questo prodotto con le Cross Reference

RXT 21S

Terminali disponibili all'interno di una cassetta IP65 su bulloni in ottone nichelato

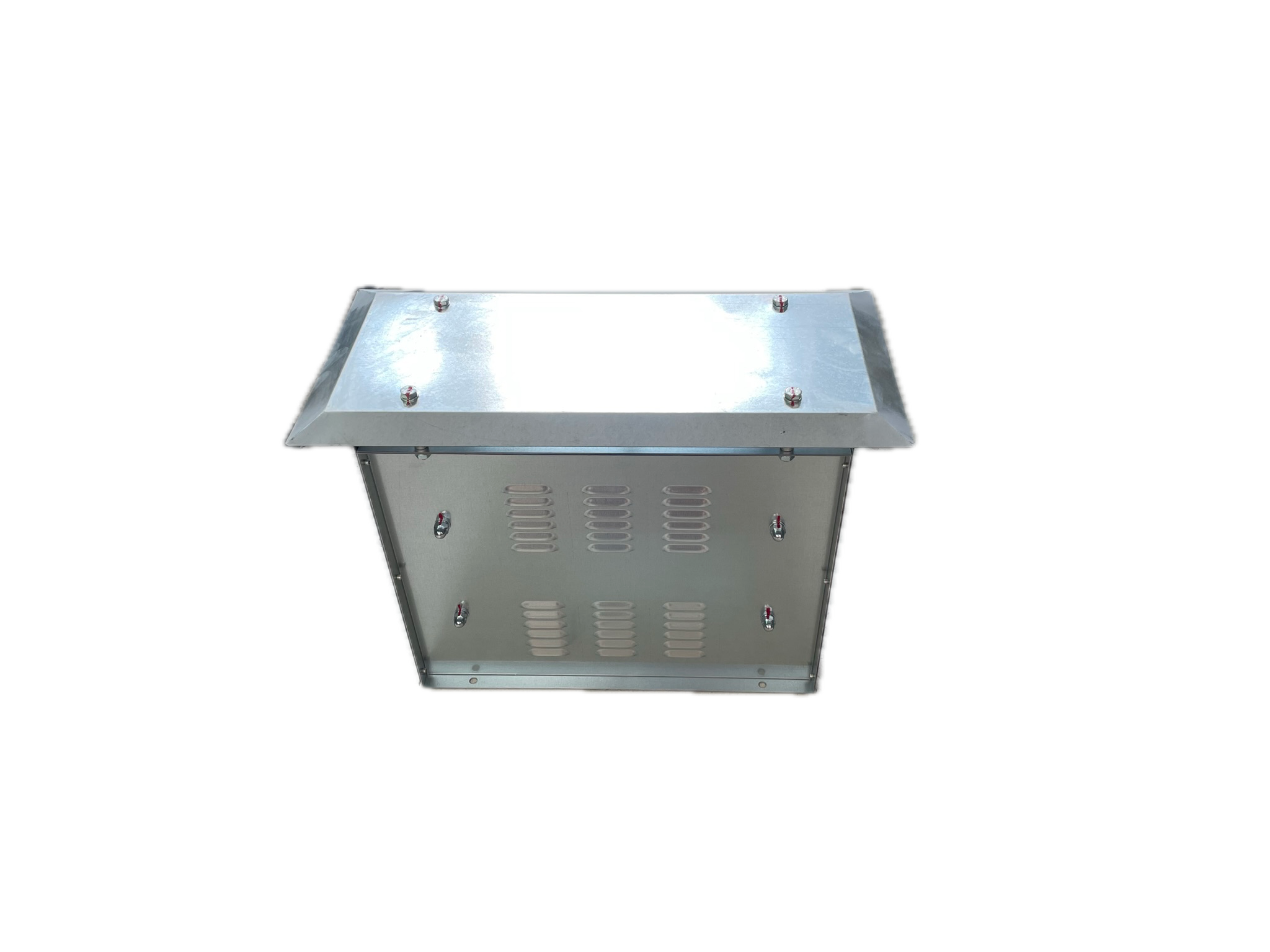

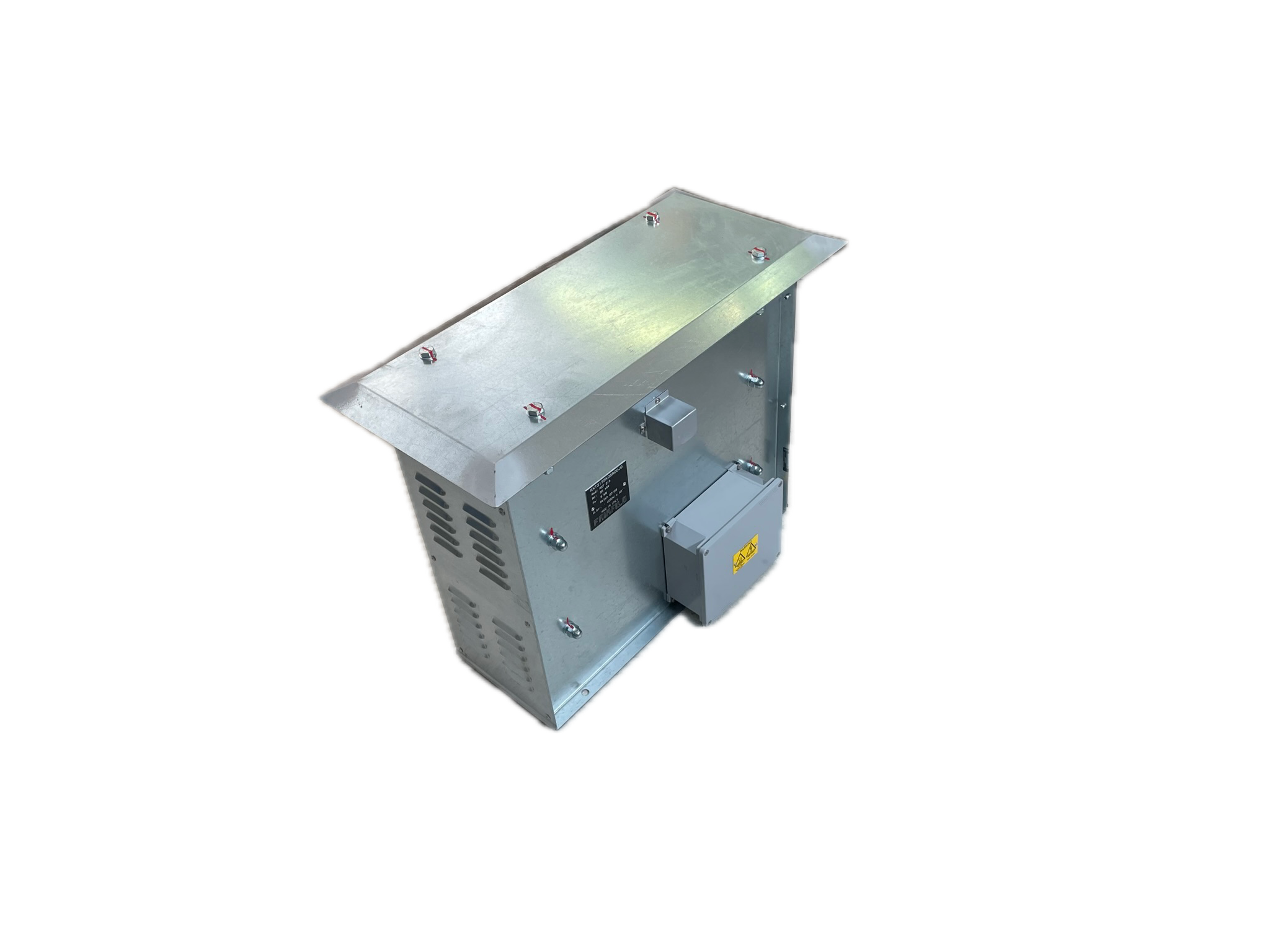

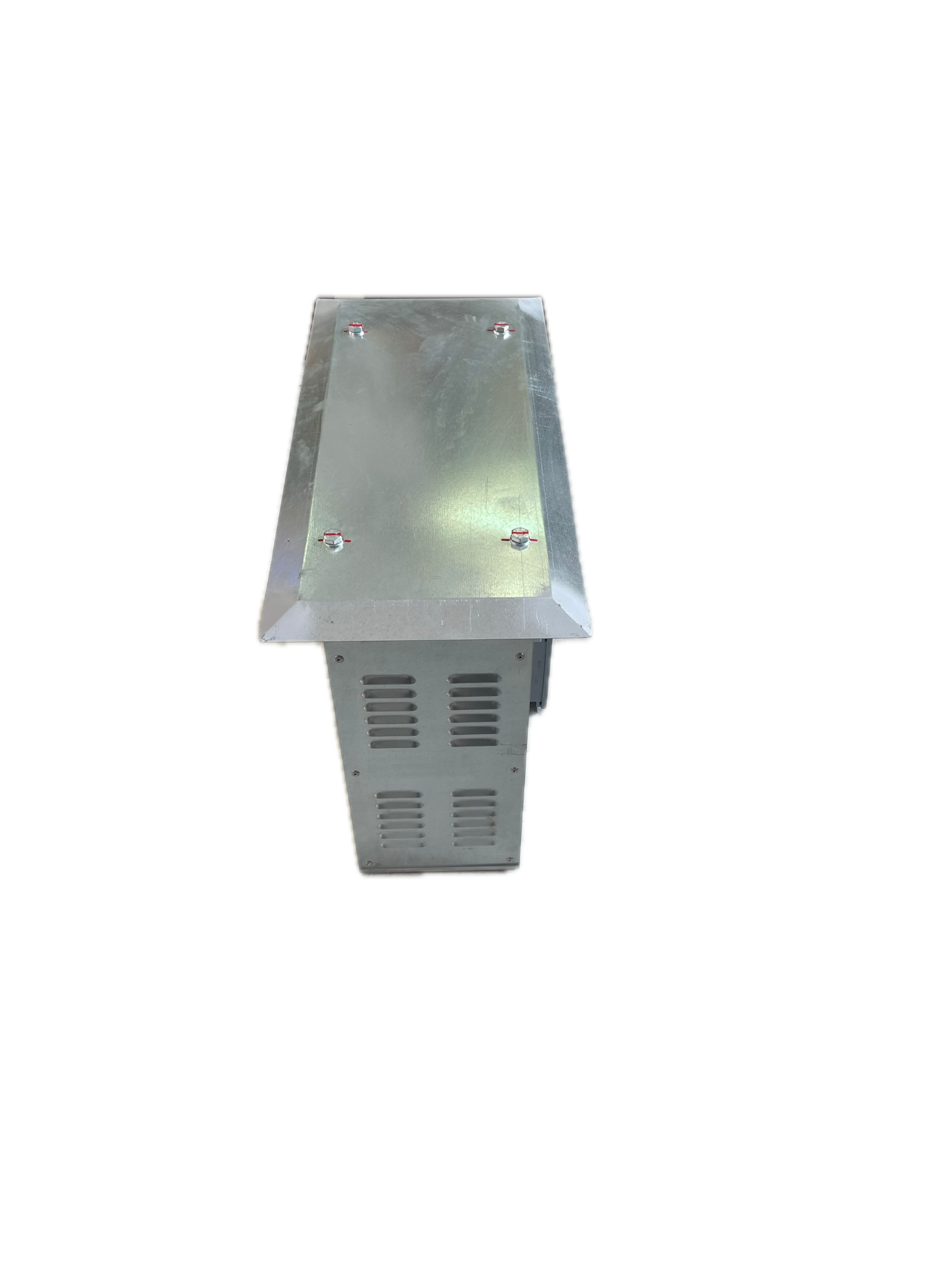

Il cassonetto della serie RXT utilizza al suo interno le candele a filo avvolto scoperto RMS. La carpenteria dell'involucro è in acciaio zincato ed ha un grado di protezione IP23. I terminali di potenza sono a vite di ottone nichelato si trovano all'interno di una scatola morsettiera. Il cassonetto è provvisto di pastiglia termica con apposito morsetto all'esterno della spallina metallica.

Overview Table

Resistenza Minima
0.33
Resistenza Massima
220
Tolleranza (%)
±10%
Potenza Nominale Continuativa (W)
4500
Grado di Protezione (IP)
IP23
Non Induttivo
no
Tensione di Esercizio (V)
1000
Regolabile
no
Presenza Termostato di Protezione
si
UL
si
Peso (kg)
20

Per questo prodotto sono disponibili queste opzioni:*

esecuzione IP20,cassa in AISI304,cassa AISI316 marino *Le opzioni devono essere ordinate separatamente. Contattare Fairfild direttamente.

In quali settori è impiegata questa resistenza?

I principali settori di applicazione sono l’automazione industriale, il settore energetico.

Per quali tipi di applicazioni viene utilizzata?

Il prodotto viene impiegato: come resistenza di frenatura dinamica, come resistenza di messa a terra del neutro, come resistenza di avviamento motore, come resistore di carico.

Quali sono le caratteristiche elettriche?

La famiglia RXT prevede 9 modelli con potenze nominali da 3 kW a 120 kW. I modelli acquistabili sul sito hanno potenze comprese tra 3 kW e 20 kW. Il valore ohmico varia da 0.13 Ω a 560 Ω. La tensione massima di utilizzo è 1000 V.

Quali sono le condizioni di sovraccarico?

La resistenza può essere sovraccaricata rispetto alla sua potenza nominale in funzione del ciclo di lavoro (tempo di inserzione e tempo a riposo). Per impulsi di durata inferiore al secondo il sovraccarico ammesso dipende anche dal valore ohmico.

Qual è la temperatura della resistenza?

La temperatura della resistenza dipende dalla potenza che deve dissipare. Il valore di potenza nominale indicato nella scheda tecnica è riferito ad una temperatura sul cappello di circa 200 °C.
La resistenza si fissa su 4 fori diametro 11 mm. Per permettere un’adeguata dissipazione la resistenza deve essere montata sollevata di almeno 15 cm dal pavimento. Sono necessari inoltre 50 cm su tutti e i 4 lati e almeno 100 cm sopra il cassonetto. Fairfild può fornire le staffe di supporto e la rete di protezione contro l’ingresso di corpi estranei dal basso.
DOWNLOAD Schema:
DOWNLOAD DISEGNO: RX-21s.pdf DOWNLOAD STEP FILE: RX21s.zip
