RSA DATENBLATT

GLASIERTER DRAHTWIEDERSTAND

25W ÷ 300W

Glasierter Drahtwiderstand auf Keramikrohr, versenkter Kragen, für extreme Umweltbedingungen

IP00, Lötstützpunkte, Zylinderform

Harmonische Filter, Sternpunkt, Lade- Entladewiderstand, Heizung

Bahntechnik, Elektrische Antriebe & Automatisationstechnik, Energieerzeugung & Übertragung

Ohmwerte außerhalb Nennbereich, Ohmwert-Toleranzen Abgreifschelle, niedrige Induktivität, Abgriff

Abhängig vom Ohmwert ist die verwendete Legierung entweder NiCr oder CuNi44

Kennzeichnung

Der Widerstand ist am Kragen mit einer nichtentfernbaren Hochtemperaturfarbe gekennzeichnet.

FAIRFILD RSA 300 150R 5% WW/YY (Woche / Jah)

Verpackung

Der Widerstand ist so verpackt, dass Transportschäden vermieden werden. Um sonstige Schäden zu vermeiden, empfehlen wir die Widerstände niemals am Kabel zu heben oder zu transportieren und vorsichtig in der Originalverpackung zu handhaben

Haftunsgausshluss

Die in diesem Datenblatt enthaltenen Informationen wurden sorgfältig geprüft. Fairfild ist nicht verantwortlich für Druckfehler oder Irrtümer. Alle Eigenschaften und Merkmale, die Gegenstand dieses Datenblatts sind, haben rein informativen Charakter. Die in diesem Datenblatt enthaltenen Informationen werden nur zu Informationszwecken angeboten und dürfen nicht als Garantie oder Zusicherung betrachtet werden, für die wir eine rechtliche Verantwortung übernehmen. Der Kunde trägt jede Verantwortung für Schäden an Personen oder Sachen im Falle unsachgemäßen Gebrauchs. Fairfild behält sich das Recht vor, Spezifikationen ohne vorherige Ankündigung zu ändern.

Copyright

Dieses Datenblatt unterliegt dem Urheberrecht. Fairfild behält sich alle Rechte für Übersetzungen in jeglichen Sprachen, Neuauflagen und Wiederverwendung von Abbildungen vor.
Diese Publikation darf ohne vorherige schriftliche Genehmigung von Fairfild Italien weder elektronisch noch mechanisch, durch Fotokopie oder in sonstiger Form reproduziert oder weitergegeben werden. Verstöße ziehen rechtliche Schritte nach sich und werden mit Geldstrafen, Entschädigungen für die entstandenen Kosten und Rechtskosten nach dem italischen Urheberrechtsgesetz und den Regelungen, die innerhalb der Europäischen Union gelten, geahndet.

Bestellinformationen

RSA/Y XXX RRRR 5%
Y N : nicht induktive Version

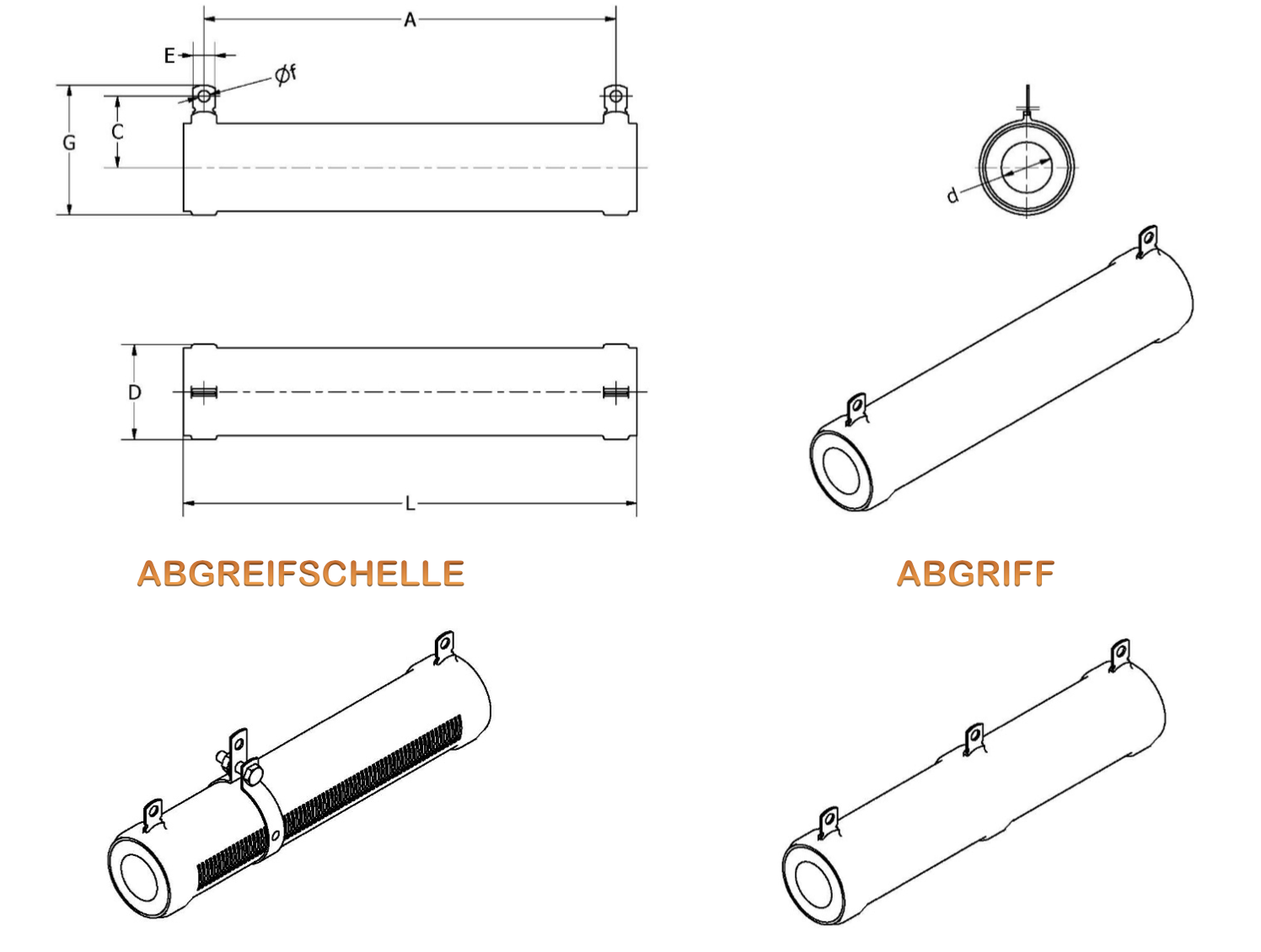

R : Abgreifschelle P : Abgriff

XXX Modell / Nennleistung, z. B. 300 : 300 W

RRRR Widerstandswert (nominal bei 20°C)

Beispiel

RSA 300 150R 5%
RSA ist der Produktname
300 ist das Modell aus der RCA-Reihe, das der Nennleistung – in diesem Fall 300 W – entspricht.
150R bedeutet, dass 150 Ω der nominale Ohmwert bei 20°C ist.
5% ist die Ohmwert-Toleranz. In diesem Fall wird der Widerstandswert akzeptiert, wenn er zwischen 142.5 Ω ÷ 157.5 Ω liegt.
