RS DATENBLATT
GLASIERTER DRAHT WIEDERSTAND
15W ÷ 300W
Kennzeichnung
Der Widerstand ist am Kragen mit einer nichtentfernbaren Hochtemperaturfarbe gekennzeichnet
FAIRFILD RS/R 25 150R 5% TC WW/YY (Woche / Jahr)
Der Widerstand ist am Kragen mit einer nichtentfernbaren Hochtemperaturfarbe gekennzeichnet
FAIRFILD RS/R 25 150R 5% TC WW/YY (Woche / Jahr)
Verpackung
Der Widerstand ist so verpackt, dass Transportschäden vermieden werden. Der Widerstand besteht aus Keramikteilen. Versehentliches Herunterfallen kann den Widerstand beschädigen. Mit Vorsicht zu handhaben.
Der Widerstand ist so verpackt, dass Transportschäden vermieden werden. Der Widerstand besteht aus Keramikteilen. Versehentliches Herunterfallen kann den Widerstand beschädigen. Mit Vorsicht zu handhaben.
Haftunsgausshluss
Die in diesem Datenblatt enthaltenen Informationen wurden sorgfältig geprüft. Fairfild ist nicht verantwortlich für Druckfehler oder Irrtümer. Alle Eigenschaften und Merkmale, die Gegenstand dieses Datenblatts sind, haben rein informativen Charakter. Die in diesem Datenblatt enthaltenen Informationen werden nur zu Informationszwecken angeboten und dürfen nicht als Garantie oder Zusicherung betrachtet werden, für die wir eine rechtliche Verantwortung übernehmen. Der Kunde trägt jede Verantwortung für den Gebrauch und die Anwendung von Fairfild-Produkten. Der Hersteller übernimmt keine Verantwortung für Schäden an Personen oder Sachen im Falle unsachgemäßen Gebrauchs. Fairfild behält sich das Recht vor, Spezifikationen ohne vorherige Ankündigung zu ändern.
Die in diesem Datenblatt enthaltenen Informationen wurden sorgfältig geprüft. Fairfild ist nicht verantwortlich für Druckfehler oder Irrtümer. Alle Eigenschaften und Merkmale, die Gegenstand dieses Datenblatts sind, haben rein informativen Charakter. Die in diesem Datenblatt enthaltenen Informationen werden nur zu Informationszwecken angeboten und dürfen nicht als Garantie oder Zusicherung betrachtet werden, für die wir eine rechtliche Verantwortung übernehmen. Der Kunde trägt jede Verantwortung für den Gebrauch und die Anwendung von Fairfild-Produkten. Der Hersteller übernimmt keine Verantwortung für Schäden an Personen oder Sachen im Falle unsachgemäßen Gebrauchs. Fairfild behält sich das Recht vor, Spezifikationen ohne vorherige Ankündigung zu ändern.
Copyright
Dieses Datenblatt unterliegt dem Urheberrecht. Fairfild behält sich alle Rechte für Übersetzungen in jegliche Sprachen, Neuauflagen, Wiederverwendung und Abbildungen vor.
Diese Publikation darf ohne vorherige schriftliche Genehmigung von Fairfild Italien weder elektronisch noch mechanisch, durch Fotokopie, oder in sonstiger Form reproduziert oder weitergegeben werden. Verstöße ziehen rechtliche Schritte nach sich und werden mit Geldstrafen, Entschädigungen für die entstandenen Kosten und Rechtskosten nach dem italienischen Urheberrechtsgesetz und den Regelungen, die innerhalb der Europäischen Union gelten, geahndet.
Dieses Datenblatt unterliegt dem Urheberrecht. Fairfild behält sich alle Rechte für Übersetzungen in jegliche Sprachen, Neuauflagen, Wiederverwendung und Abbildungen vor.
Diese Publikation darf ohne vorherige schriftliche Genehmigung von Fairfild Italien weder elektronisch noch mechanisch, durch Fotokopie, oder in sonstiger Form reproduziert oder weitergegeben werden. Verstöße ziehen rechtliche Schritte nach sich und werden mit Geldstrafen, Entschädigungen für die entstandenen Kosten und Rechtskosten nach dem italienischen Urheberrechtsgesetz und den Regelungen, die innerhalb der Europäischen Union gelten, geahndet.
Bestellinformationen
RS/Y XXX RRRR 5% ZZ
Y N : niederinduktive Version
R : Abgreifschelle P : Abgriff
T : Version Traktion
XXX Modell/ Nennleistung, z. B. 25 : 25 W
RRRR Widerstandswert (nominal bei 20°C)
ZZ TC Kragen mit Anschlussbolzen

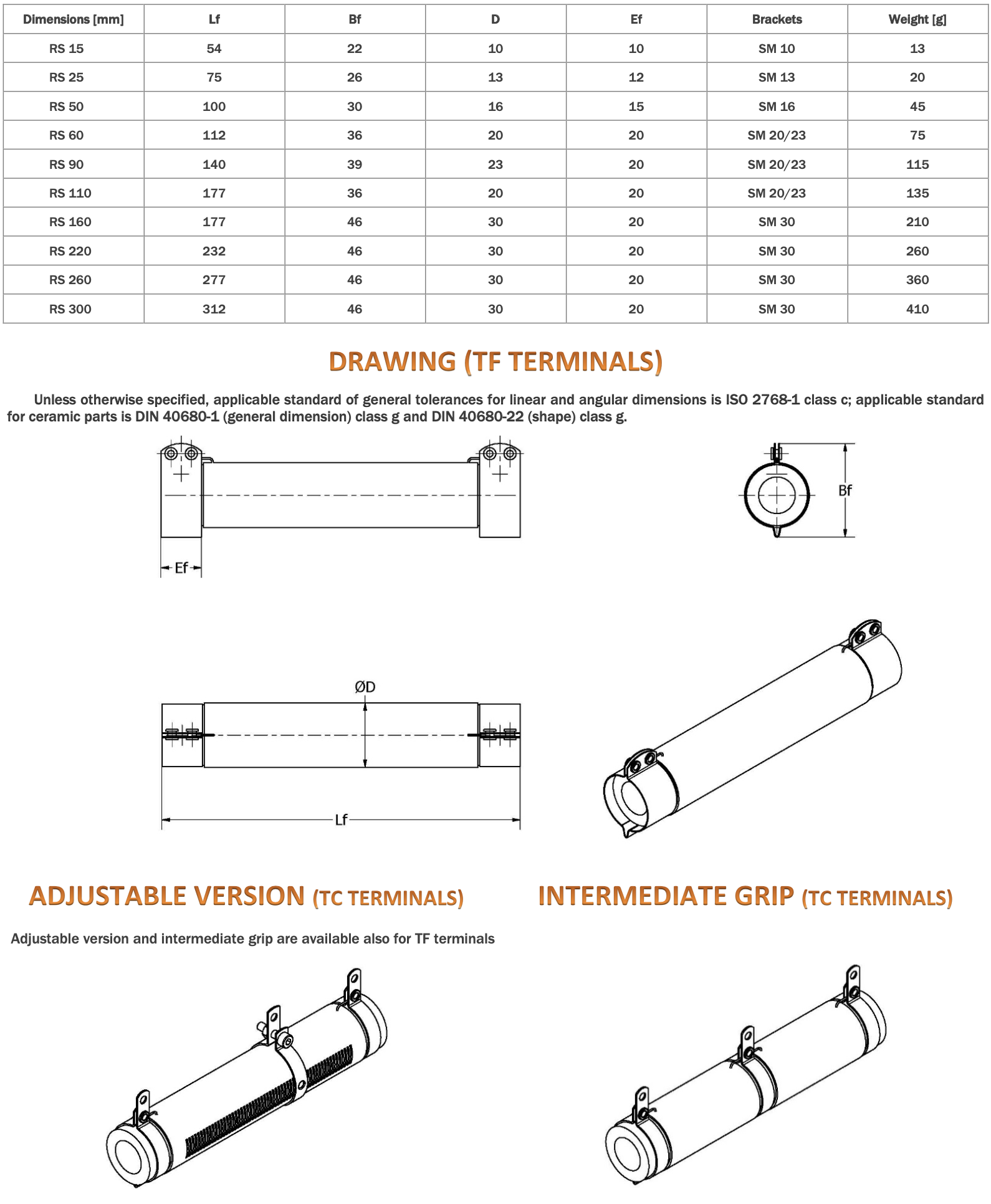

TF Kragen für Montagewinkel Typ SM
Beispiel
RS/R 25 150R 5% TC
RS ist der Produktname
R bedeutet Version Abgreifschelle
25 ist das Modell aus der RS-Reihe, das der Nennleistung – in diesem Fall 25 W – entspricht.
150R bedeutet, dass 150 Ω der nominale Ohmwert bei 20°C ist.
5% ist die Ohmwert-Toleranz. In diesem Fall wird der Widerstandswert akzeptiert, wenn er zwischen 142.5 Ω ÷ 157.5 Ω liegt.
RS/Y XXX RRRR 5% ZZ
Y N : niederinduktive Version
R : Abgreifschelle P : Abgriff
T : Version Traktion
XXX Modell/ Nennleistung, z. B. 25 : 25 W
RRRR Widerstandswert (nominal bei 20°C)
ZZ TC Kragen mit Anschlussbolzen
TF Kragen für Montagewinkel Typ SM
Beispiel
RS/R 25 150R 5% TC
RS ist der Produktname
R bedeutet Version Abgreifschelle
25 ist das Modell aus der RS-Reihe, das der Nennleistung – in diesem Fall 25 W – entspricht.
150R bedeutet, dass 150 Ω der nominale Ohmwert bei 20°C ist.
5% ist die Ohmwert-Toleranz. In diesem Fall wird der Widerstandswert akzeptiert, wenn er zwischen 142.5 Ω ÷ 157.5 Ω liegt.
